一、设备说明

本产品由地埋式组合变压器、户外低压柜、灯箱式低压保护外壳和预制式地埋变压器基础组成，是在工厂预先装配完成的地下变配电成套设备。主要用于取代传统土建形式变电站、欧式箱变、美式箱变，实现变电、配电的功能的新型电力产品。

二、使用环境

    1、海拔高度：≤1000 m。
    2、环境温度：
    最高气温：+40℃；
    最低气温：-40℃；
    最高月平均气温：+30℃；
    最高年平均气温：+20℃；
    3、安装环境：
    无爆炸性、腐蚀性液体、气体和粉尘，安装场所无剧烈振动冲击，允许在一定时段内部分或全部浸没在水中运行。
    4、地震引发的地面加速度ag：水平方向低于3m／s2：垂直方向低于1．5 m／s2。
    5、电源电压的波形：近似于正弦波。
    6、三相电源对称性：三相电源电压应大致对称。

三、采用标准

下列标准中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本。凡是不注明日期的引用标准，其最新版本适用于本标准。
GB 191                  包装储运图示标志
GB 311.1                 高压输变电设备的绝缘配合
GB 1094.1                电力变压器第1部分总则
GB 1094.2                电力变压器第2部分温升
GB 1094.3                电力变压器第3部分绝缘水平和绝缘试验
GB 1094.5                电力变压器第5部分承受短路的能力
GB／T2900.1             电工术语基本术语
GB／T2900.15            电工术语变压器互感器调压器和电抗器
GB／T2900 .20            电工术语高压开关设备
GB 3804                  3～63KV交流高压负荷开关
GB 4208                  外壳防护等级(I P代码)
GB／T 6451                三相油漫式电力变压器技术参数和要求
GB 7251.1                低压成套开关设备和控制设备第一部分：
型式试验和部分型式试验成套设备
GB／T7328               变压器电抗器的声级测定
GB／T11022              高压开关设备和控制设备标准的共用技术要求
GB 15166. 2                交流高压熔断器限流熔断器
GB／T16927.1             高电压实验技术第1部分：一般实验要求
GB／T16927.2             高电压实验技术第2部分：测量系统
GB／T16935.1             低压系统内设备的绝缘配合第一部分：原理、要求和实验
GB／T17467             高压／低压预装式变电站
JB／T501                电力变压器试验导则
JB／T3837               变压器类产品型号编制方法
JB／T10217              组合式变压器
DL／T537               高压/低压预装式变电站选用导则

四、预装地埋式箱变主要技术参数及性能

1．产品主要技术参数及性能
1．1、型号及规格：  YDS( B ) 11-Z(H).D-30～2500／10
1．2、接线方式： 终端或环网
1．2、变压器保护方式： 组合式变压器的保护/SF6负荷开关保护



2.地下式变压器主要技术参数及性能



2．1．型号及规格：  ZGSl1-Z(H).D-30～1600／10
2．2．连接组：     Dynl1，Yyn0
2．3．高压分接范围：  ±2×2．5％
2．4  相数：    三相
2．5．绝缘等级：  A级(绕组层间绝缘、漆包线均采用B级或以上耐温等级材料)
2．6．额定频率：    50Hz
2．7．线圈温升：    ≤55K
2．8油顶层温升：   ≤50K
2．9．HV／LV绕组材料：铜 / 铜（铜箔）
2．1 0．铁芯形式：  三柱无接缝卷铁芯结构
该铁芯结构不需冲剪，消除了传统的铁芯横向、纵向接缝，减少磁阻和空
载损耗，且降低了噪音，运行成本低，是国家现在大力支持、发展和推荐的节能低耗型产品。
2．11．冷却方式  AN／AF
    额定负载下不需启动风机，过载或特殊情况时可通过地面的风机(隐藏在灯箱式户外低压柜外壳中)对基础内进行排风和送风来降低温度。
2．12．绝缘介质：45号优质环烷基变压器油
2 . 1 3.  防护等级：IP68 (可浸水运行)
2．1 4．维护方式：15年免维护
2．1 5．产品满足GB和IEC标准规定的动热稳定要求；
2．1 6. 负荷开关额定电流：630A
2．1 7．避雷器(选配)：进口插入式全密封氧化锌避雷器
2．1 8．进口双敏插入式熔断器3只，后备熔断器3只；
2 . 1 9．高压连接杆：全绝缘全密封插头；
低压连接杆：全密封插头及防水密封材料；
2．20．箱体结构
2 .20．1．箱体为整体型，采用全焊接全密封结构，采用板厚≥8mm的耐腐蚀
钢板，能承受70kPa压力不变形不漏油。有足够的机械强度，在运输、安装中不发生变形。
2 .20．2．散热器采用板式散热片结构提高其散热和防锈能力；
2.20．3. 外壳涂层为进口防腐蚀面漆，按照美国ANSI标准作防锈处理。
3．户外低压柜主要技术参数及性能
3.1产品型号：GGL(改)
3.2额定工作电压：400V
3 .3．工作频率：50Hz
3.4.  供电系统：TNS
3.5.  主要元器件选择
3.5.1主开关：推荐选用进口智能型框架断路器(容量大于500kVA)，或智能型塑壳断路器(容量小于等于500kVA)。
3.5.2支路开关：推荐智能型塑壳断路器或按用户要求。
3.6低压柜采用双层门结构，防护等级达到IP34，第二层门为仪表门，确保灯
箱式外壳被破坏以后，低压柜仍然达到一个完整独立的户外低压产品的保护水平；

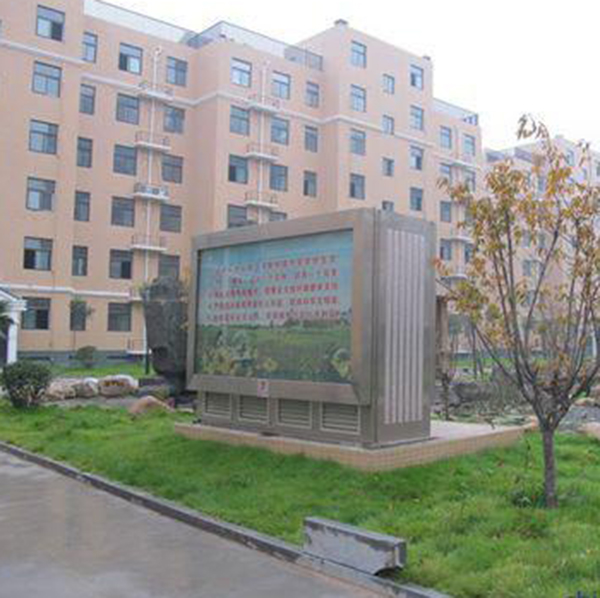

4.灯箱式低压保护外壳主要技术性能
4．1. 低压柜的保护外壳采用灯箱式外壳结构。
4．2．灯箱式外壳的两门均可全角度打开，并有汽缸结构元件支撑定位，便于
低压柜的操作和维护；
4 .3.采用防水隐藏式门锁结构，与低压柜门锁独立设置，确保灯箱维护不影响
低压运行；
4．4. 灯箱式外壳的两面可安装全天候广告板，采用体积小、单色或全彩色光源均匀的LED发光元件或T5灯；
4．5. 灯箱外壳受到外界破坏，可就地发出报警信号。
4. 6．外壳涂层为防紫外线面漆，按照美国ANSI标准做防锈处理。
5.预制式地下变压器基础技术要求
5．1-地埋式变压器基础为预制式全钢板结构。采用特种防腐油漆进行防锈处
理。整体在工厂预制完成后经浸水试验。该结构亦可采用全不锈钢材料，确保基础不锈蚀；
5.  2．预制基础内的所有金属预埋件采用热浸锌处理；
5．3.  预制基础内安装高低压电缆支架，方便电缆安装固定；
5．4．预制基础与顶盖之间采用橡胶结构密封，顶盖中有可打开的检修孔；
5．5检修孔打开后有汽缸结构元件支撑定位，通过检修孔可在基础上面操作
负荷开关、分接开关和插入式熔断器；
5．6．检修孔有防水隐藏式门锁，门锁隐藏在灯箱式外壳中；
5. 7．检修孔上面铺贴与顶盖一致的地砖装饰。
