一、产品描述：

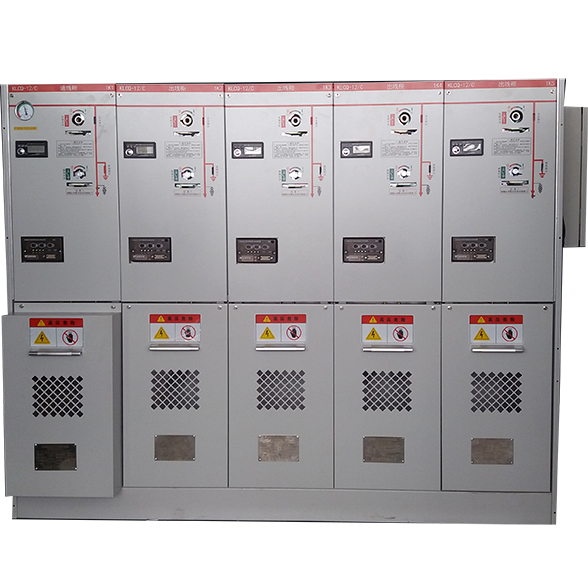

　ＢＷCQ-12/24型户内交流高压气体绝缘金属封闭开关设备（以下简称“充气柜”）是新一代开关设备，主开关既可以用永磁机构真空断路器也可以用弹簧机构的真空断路器，整柜是一个完全封闭的系统，其带电部位及开关封闭在充满六氟化硫的不锈钢本体内，整个开关装置不受外部环境影响，从而可以确保运行可靠性及人生安全。充气柜具有结构紧凑、操作灵活、联锁可靠等特点，对各种不同的应用场合（特别是环境恶劣的场所）、不同的用户要求均能提供令人满意的技术方案。充气柜适用于电力系统的小型二次变电所、开闭所、箱式变电站、住宅小区、工矿企业、大型商场，特别适用于机场、地铁、铁路等对用电要求较高的场合。ＢＷCQ-12充气柜同时可提供TV化的自动解决方案，形成了智能化开关的概念，并将现场安装和调试工作量降到了低。

二、主要特点：

1、操作安全：

     通过以下安全措施，我们可以为用户提供特别的安全保障：

     ◆一体化三工位负荷开关

    ◆断路器采用负荷开关代替隔离开关，更加安全可靠

    ◆一次侧全密封设计提供意外接触的保护

    ◆满足五防要求的机械连锁

    ◆带电显示器可提供进出线路带电指示

2、运行可靠：

     全密闭设计，所有10KV开关及母线带电体均密封在3mm不锈钢板焊接成的气箱中；配硅橡胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物徐等外界环境影响

    ◆弹簧储能操作机构，可人工或电动操作

    ◆面板模拟线图提供开关位置指示

    ◆柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能

    ◆压力表监视充气柜箱体内SF6气体安全压力范围

3、经济型：

    ◆免维护

    ◆高度可靠

    ◆使用寿面可达30年

4、方案灵活：

    ◆多种进线方式，可实现左、右、上或前进线

    ◆多种组合方式，个单元之间可实现任意组合

    ◆采用绝缘母线，可实现前后并柜或左右并柜

    ◆设计方案灵活

5、应用广泛：

    ◆馈线出线容量大、占地小，适用多种应用需求

三、技术参数：

 四、设计说明：

     技术说明：

     ◆BWCQ-12充气柜安装在一个镀锌板框架上，开关单元在SF6气箱内，气箱由抗腐蚀和无磁性3mm厚不锈钢板制成。

     ◆SF6气箱是一个“密封压力系统”在正常工作环境下可运行30年。SF6气体正常工作时压力为0.15~0.4 bar。气箱有压力释放装置，但压力过高时，保证气体能从底部或后部释放。

     开关单元：

      ◆负荷开关采用同轴旋转双断点方式，通过同一操作孔与滑板进行动能操作，因此开关在任一时刻只能处于“合闸、分闸、接地”三种状态的其中，彻底避免误操作。

     操作机构：

      ◆开关的操作机构安装在气箱的前部，经过特殊工艺处理，防锈蚀，方便手动操作及维护，并很容易实现电动操作。

颜色：

      开关柜前面板：

RAL7012

      侧板和前盖板：

RAL7035

五、技术特性

   * SF6气体压力     20℃下为0.4bars(相对压力)

   * 年泄漏率        ≤0.25‰/年

   * 浸水试验        水下施加0.3bars的压力/24小时

   * 燃弧试验        有灭弧器25kA/1s 无灭弧器16kA/1s

   * 防护等级

         SF6气室          IP67

         熔断器筒         IP67

         开关柜外壳       IP3X

   * 母线

        开关柜内母线      400mm2 Cu

        开关柜接地母线    150mm2 Cu

        螺栓直径          M10

   * 气室不锈钢壳厚度     3.0mm

※ 柜子尺寸：宽×深×高=325×751×1336mm

 六、单元模块

BWCQ-12充气式（全封闭）环网柜/BWCQ-12六氟化硫共箱体充气柜 充气柜配置清单（标准不绣钢201材质）：

充气柜

一体式组合电气配置详单

价格

C进线柜（手动）

负荷开关+操作机构+接地开关+气体压力表+接地母线排

C进线柜（电动）

负荷开关+操作机构+接地开关+气体压力表+接地母线排

F负荷开关柜（手动）

负荷开关+熔断器组合+操作机构+熔断器筒/座+202套管+气体压力表+接地开关+接地母线排

F负荷开关柜（电动）

负荷开关+熔断器组合+操作机构+熔断器筒/座+202套管+气体压力表+接地开关+接地母线排

V断路器柜（手动）

真空断路器+断路器机构+隔离开关+隔离机构+接地开关+气体压力表+接地母线排

V断路器柜（电动）

真空断路器+断路器机构+隔离开关+隔离机构+接地开关+气体压力表+接地母线排

M计量模块

2只穿芯互感器+2只电压互感器+6只套管+外母线联接排
